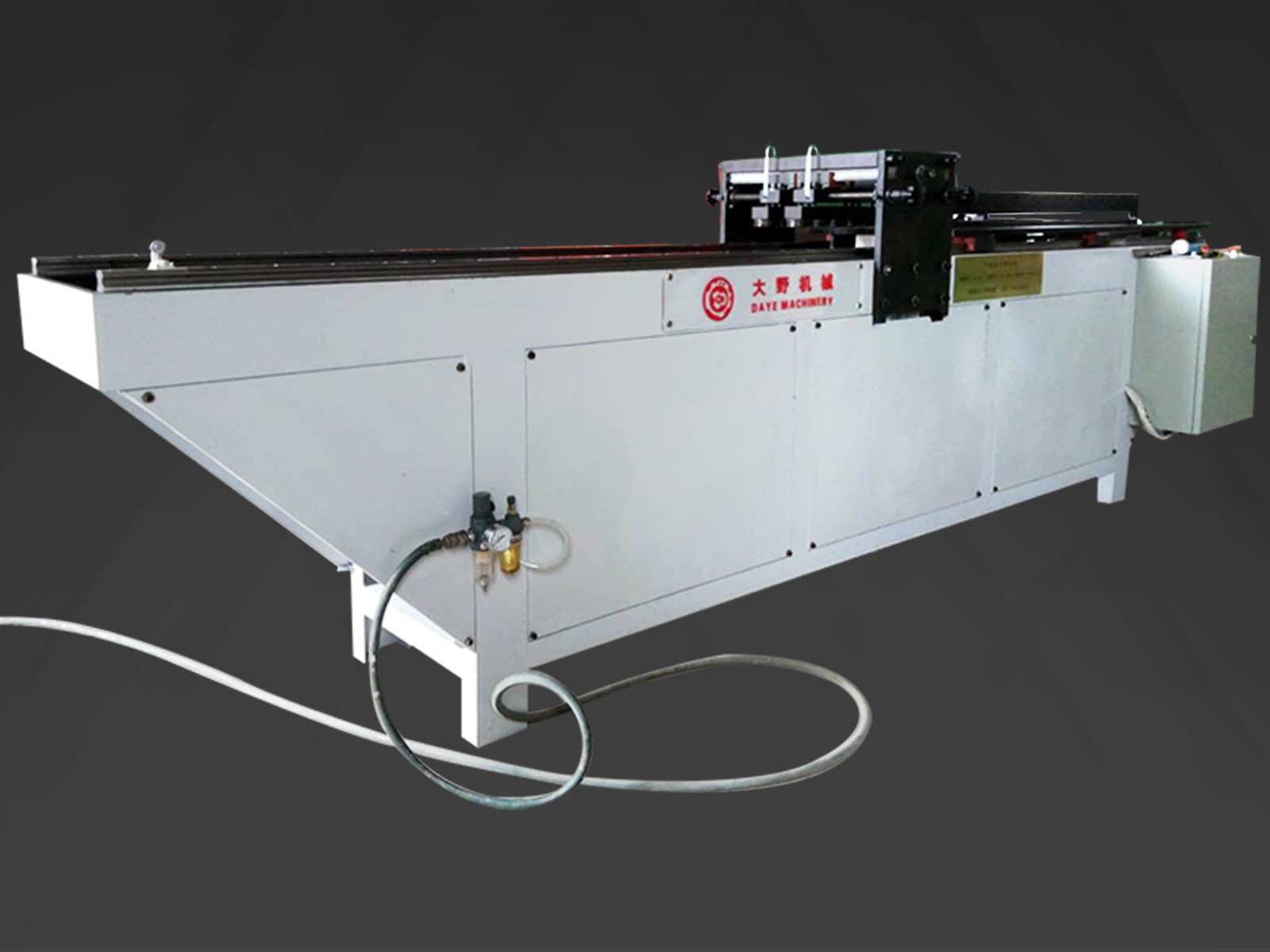

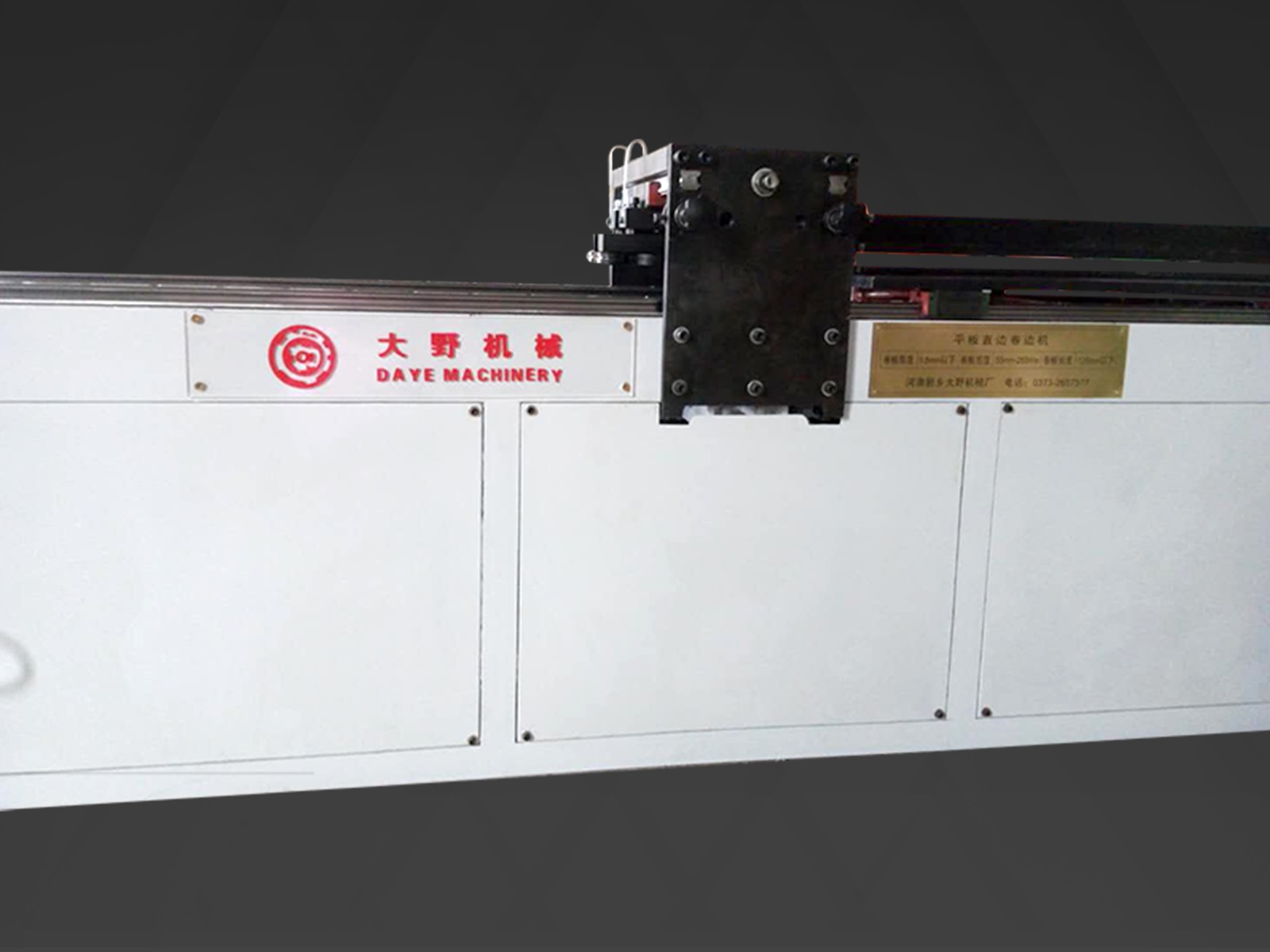

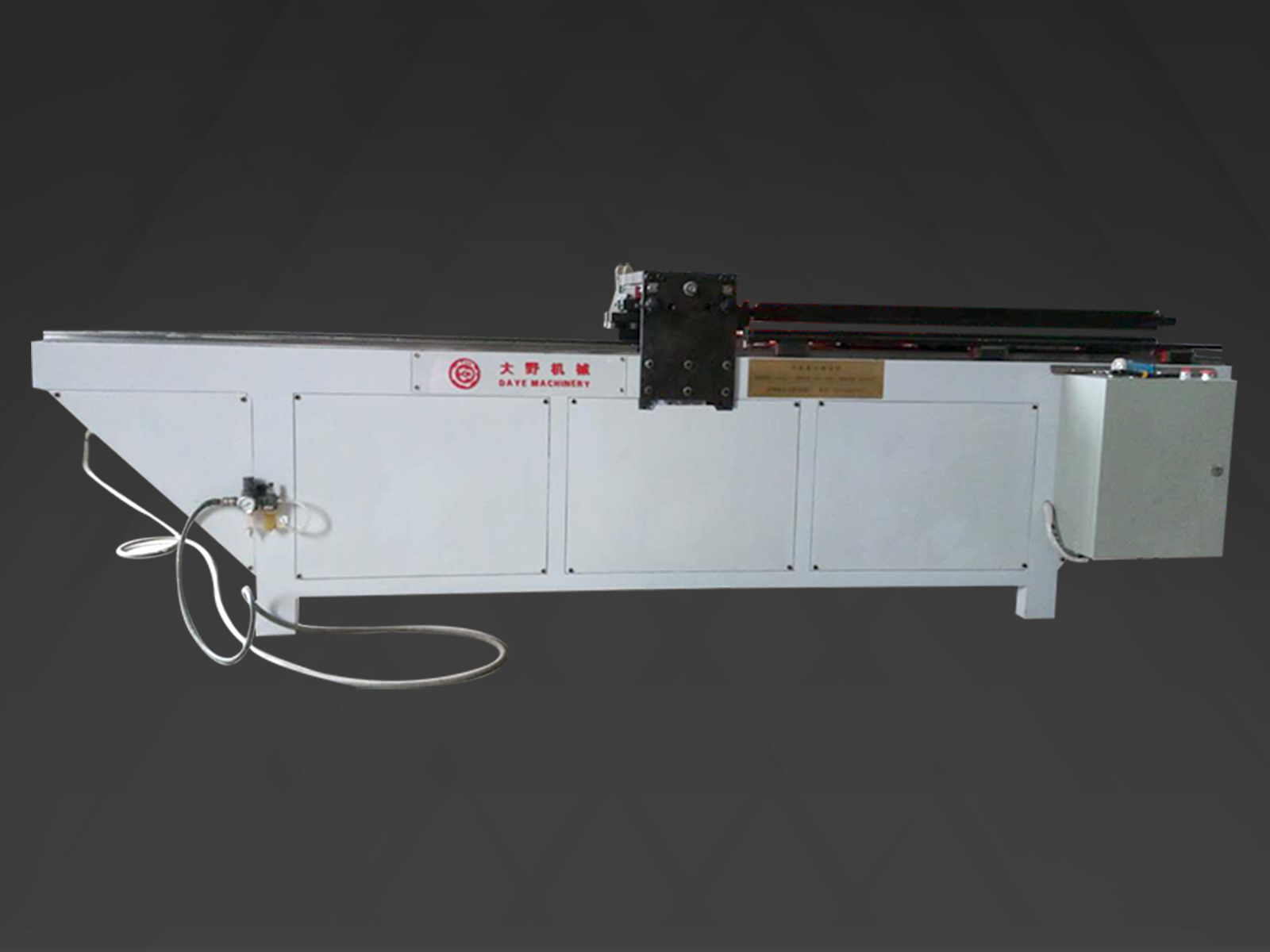

卷边机结构说明一、结构组成该卷边机主要由压紧、预弯、初次弯边、弯边成型四大部分组成。二、工作流程1、“压紧系统”在油缸的作用下，将工件压紧固定在托盘上。2、“预弯系统”根据所要求的弯边直径，对工件边缘施力预弯。3、“初次弯边”将圆盘需要卷成圆管的周长一次弯够，工件的边缘先弯成约180o的圆弧。4、“弯边成型”在初次弯边的基础上下压内卷，卷成一个整圆，终成型。三、设备特点1、该卷边机结构紧凑，将压紧、预弯、初次弯边、弯边成型四大系统集成在一台机器上。通过数控技术，依次完成所有流程。该设备能够有效防止普通卷边机常有的压痕、圆度不均匀、直径误差大等问题。2、各系统的特点。a.压紧系统：通过液压机构将工件压紧，使工件固定更牢靠，防止其偏移。b.预弯系统：对工件进行预弯，给下一步卷边起到导向作用，保证卷边方向一致。c.初次弯边：对弯边轮做了改进，轮下缘略大于轮上缘，在弯边的过程中，轮下缘对工件的圆边也起到了支撑的作用，防止圆边变形。将工件边缘先弯成约180o的圆弧。d.弯边成型：该系统在弯边轮的下面，增加了一个支撑轮，支撑轮对工件进行有效支撑，防止圆边变形。线盘卷边机的特点一、产品用途：主要用于线盘行业圆盘卷边。二、整机特性该卷边机结构紧凑，将压紧、预弯、初次弯边、弯边成型四大系统集成在一台机器上。通过数控技术，依次完成所有流程。该设备能够有效防止普通卷边机常有的压痕、圆度不均匀、直径误差大等问题。三、各系统特点a  压紧系统：通过液压机构将工件压紧，使工件固定更牢靠，防止其偏移。b.预弯系统：对工件进行预弯，给下一步卷边起到导向作用，保证卷边方向一致。c.初次弯边：防止圆边变形。将工件边缘先弯成约180°的圆弧。d.弯边成型：在初次弯边的基础上下压内卷，卷成一个整圆，终成型。四、**配置a液压部分：采用朝田系列。b动力部分：电机采用豫通的，减速机采用国鑫ZY系列c轴承部分：采用瓦哈洛d机加工及机器主题框架部分：45#钢调支、淬火、铣、精磨、焊接装配。e滚轮部分:采用Cr12淬火，**的滚轮设计是我们的技术核心，保证圆盘卷边后的平整，圆管的圆度和直径误差等。五、规格：定制。
